Hei ada! Sebagai pembekal silinder udara berputar jenis SMC, saya telah mendapat banyak soalan sejak kebelakangan ini mengenai pengaruh inersia beban pada silinder ini. Jadi, saya fikir saya akan mengambil topik ini dan berkongsi pandangan saya dengan anda.
Mula -mula, mari kita cepat pergi ke mana inersia beban. Beban inersia pada dasarnya adalah rintangan objek kepada perubahan dalam gerakan putarannya. Ia bergantung kepada jisim objek dan bagaimana jisim itu diedarkan di sekitar paksi putaran. Dalam konteks silinder udara berputar jenis SMC kami, inersia beban datang dari perkara -perkara yang silinder harus berputar, seperti bahan kerja, lekapan, atau komponen lain yang dilampirkan.
Sekarang, mari kita bincangkan bagaimana inersia beban mempengaruhi prestasi silinder udara rotary jenis SMC.
1. Kelajuan putaran
Salah satu kesan inersia beban yang paling jelas adalah pada kelajuan putaran silinder. Apabila inersia beban tinggi, silinder perlu bekerja lebih keras untuk memulakan dan menghentikan putaran. Ia seperti cuba memutar roda berat; Ia memerlukan lebih banyak usaha untuk mendapatkannya dan membawanya berhenti.
Untuk silinder udara putar jenis SMC kami, beban inersia yang tinggi dapat melambatkan fasa pecutan dan penurunan. Ini bermakna bahawa masa yang diperlukan untuk silinder mencapai kelajuan putaran yang dikehendaki atau berhenti berputar kenaikan. Akibatnya, masa kitaran keseluruhan operasi boleh dilanjutkan, yang mungkin tidak sesuai jika anda mencari pengeluaran kelajuan yang tinggi.
Sebaliknya, apabila inersia beban rendah, silinder boleh bermula dan berhenti berputar lebih cepat. Percepatan dan penurunan lebih cepat, membolehkan masa kitaran yang lebih pendek dan kadar pengeluaran yang berpotensi lebih tinggi.
2. Keperluan tork
Load inersia juga mempunyai kesan besar terhadap keperluan tork silinder. Tork adalah daya yang menyebabkan objek berputar. Inersia beban yang lebih tinggi bermakna bahawa silinder perlu menghasilkan lebih banyak tork untuk mengatasi rintangan kepada putaran.
Silinder udara Rotary Table SMC kami direka untuk mengendalikan pelbagai tork tertentu. Sekiranya inersia beban terlalu tinggi, silinder mungkin tidak dapat memberikan tork yang cukup untuk memutar beban dengan betul. Ini boleh membawa kepada isu -isu seperti putaran yang tidak lengkap, pergerakan jerky, atau bahkan terhenti silinder.
Untuk menangani beban inersia yang tinggi, anda mungkin perlu memilih silinder dengan penarafan tork yang lebih tinggi. Walau bagaimanapun, ini juga bermakna bahawa anda memerlukan bekalan udara yang lebih kuat untuk mengendalikan silinder, yang boleh meningkatkan penggunaan tenaga dan kos operasi anda.
3. Ketepatan dan kebolehulangan
Ketepatan dan kebolehulangan adalah penting dalam banyak aplikasi yang menggunakan silinder udara berputar jenis SMC. Inersia beban tinggi boleh memberi kesan negatif terhadap kedua -dua aspek ini.
Apabila inersia beban tinggi, lebih sukar untuk mengawal putaran dengan tepat. Silinder mungkin melampaui atau mengatasi sudut putaran yang dikehendaki kerana inersia beban. Ini boleh menyebabkan kesilapan dalam kedudukan, yang boleh menjadi masalah utama dalam aplikasi seperti pemasangan, pemesinan, atau pemeriksaan.
Kebolehulangan juga terjejas. Oleh kerana silinder mempunyai masa yang lebih sukar mengawal putaran dengan beban inersia yang tinggi, ia mungkin tidak dapat menghasilkan semula sudut putaran yang sama secara konsisten. Ini boleh mengakibatkan kualiti produk yang tidak konsisten dan boleh meningkatkan jumlah penolakan dalam proses pengeluaran.
4. Pakai
Satu lagi aspek yang perlu dipertimbangkan ialah haus dan lusuh pada silinder. Inersia beban tinggi meletakkan lebih banyak tekanan pada komponen dalaman silinder, seperti galas, anjing laut, dan gear. Keperluan tork yang meningkat dan kesukaran mengawal putaran boleh menyebabkan komponen -komponen ini dipakai lebih cepat.
Ini bermakna anda perlu menggantikan bahagian yang dipakai lebih kerap, yang boleh meningkatkan kos penyelenggaraan dan downtime anda. Dalam sesetengah kes, jika inersia beban sangat tinggi dan silinder tidak bersaiz betul, ia juga boleh menyebabkan kegagalan pramatang silinder.
Cara menangani inersia beban
Sekarang kita telah melihat pelbagai kesan inersia beban pada silinder udara rotary jenis SMC, mari kita bercakap tentang cara menanganinya.
1. Kirakan inersia beban
Langkah pertama adalah dengan tepat mengira inersia beban dengan tepat. Anda perlu mengetahui jisim dan pengedaran jisim beban di sekitar paksi putaran. Terdapat formula dan kalkulator dalam talian yang boleh membantu anda dengan pengiraan ini. Sebaik sahaja anda mengetahui inersia beban, anda boleh memilih silinder yang sesuai untuk aplikasi tersebut.
2. Pilih silinder yang betul
Berdasarkan inersia beban yang dikira, anda harus memilih silinder udara meja rotary jenis SMC dengan penarafan tork dan keupayaan kelajuan yang sesuai. Syarikat kami menawarkan pelbagai silinder dengan spesifikasi yang berbeza untuk memenuhi pelbagai keperluan beban. Anda juga boleh berunding dengan pasukan teknikal kami, dan kami dengan senang hati akan membantu anda memilih silinder yang tepat untuk permohonan anda.
3. Baki beban
Jika boleh, cuba mengimbangi beban di sekitar paksi putaran. Beban seimbang mengurangkan inersia beban yang berkesan dan memudahkan silinder untuk memutar beban. Ini dapat meningkatkan prestasi, ketepatan, dan kebolehulangan silinder.
4. Gunakan redaman luaran
Dalam sesetengah kes, anda boleh menggunakan peranti redaman luaran untuk mengurangkan kesan inersia beban. Peranti ini boleh menyerap tenaga semasa fasa pecutan dan penurunan, menjadikan putaran lebih lancar dan lebih terkawal.

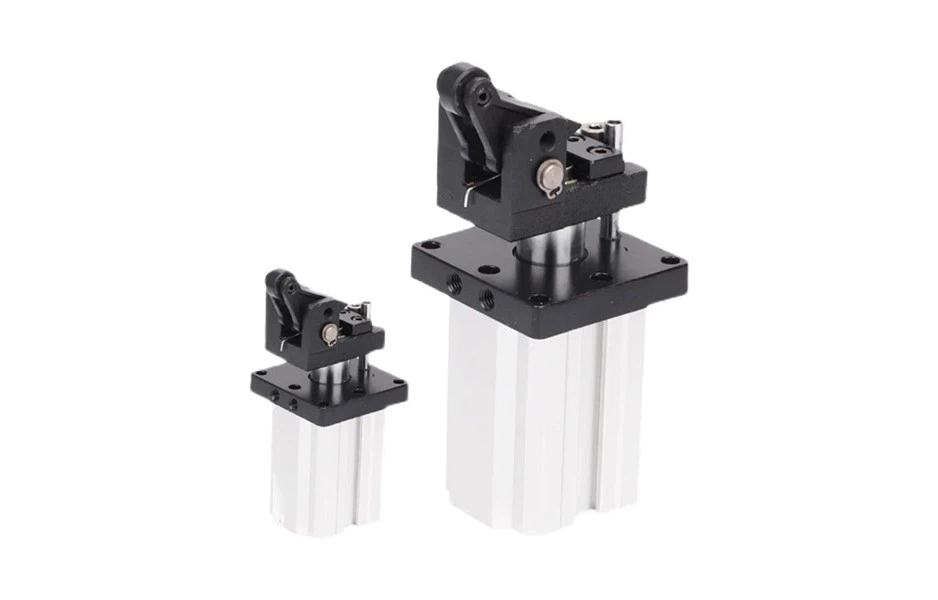

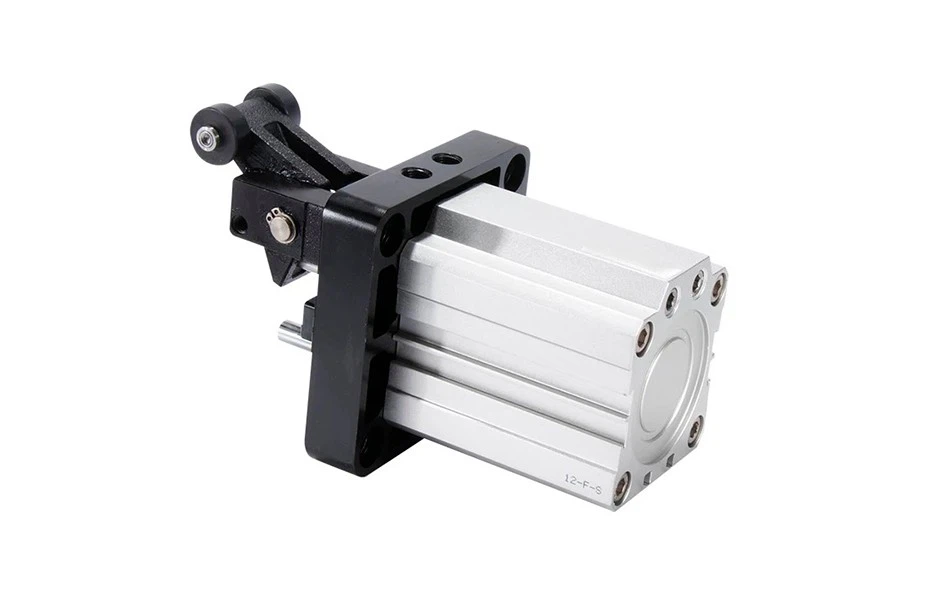

Sebagai tambahan kepada silinder udara berputar jenis SMC, kami juga menawarkan produk pneumatik lain yang mungkin berguna untuk aplikasi anda. Contohnya, lihat kamiSilinder penggenggam udara siri HFZL, yang bagus untuk mengendalikan dan mencengkam operasi. Kami juga mempunyaiSilinder padat siri SDAuntuk aplikasi di mana ruang terhad, danTDH TTH TWH Series menyekat silinderuntuk menyekat dan mengunci tugas.
Jika anda berada di pasaran untuk silinder udara berputar jenis SMC atau mana -mana produk pneumatik kami yang lain, jangan teragak -agak untuk menjangkau. Kami di sini untuk membantu anda mencari penyelesaian terbaik untuk keperluan anda. Sama ada anda mempunyai soalan mengenai inersia beban, pemilihan produk, atau apa -apa lagi, pasukan pakar kami bersedia membantu anda. Mulakan perbualan dengan kami, dan mari bekerjasama untuk mengoptimumkan proses pengeluaran anda.
Rujukan
- Buku Panduan Sistem Pneumatik.
- Dokumentasi teknikal jenis SMC Rotary Table Air Cylinders.
